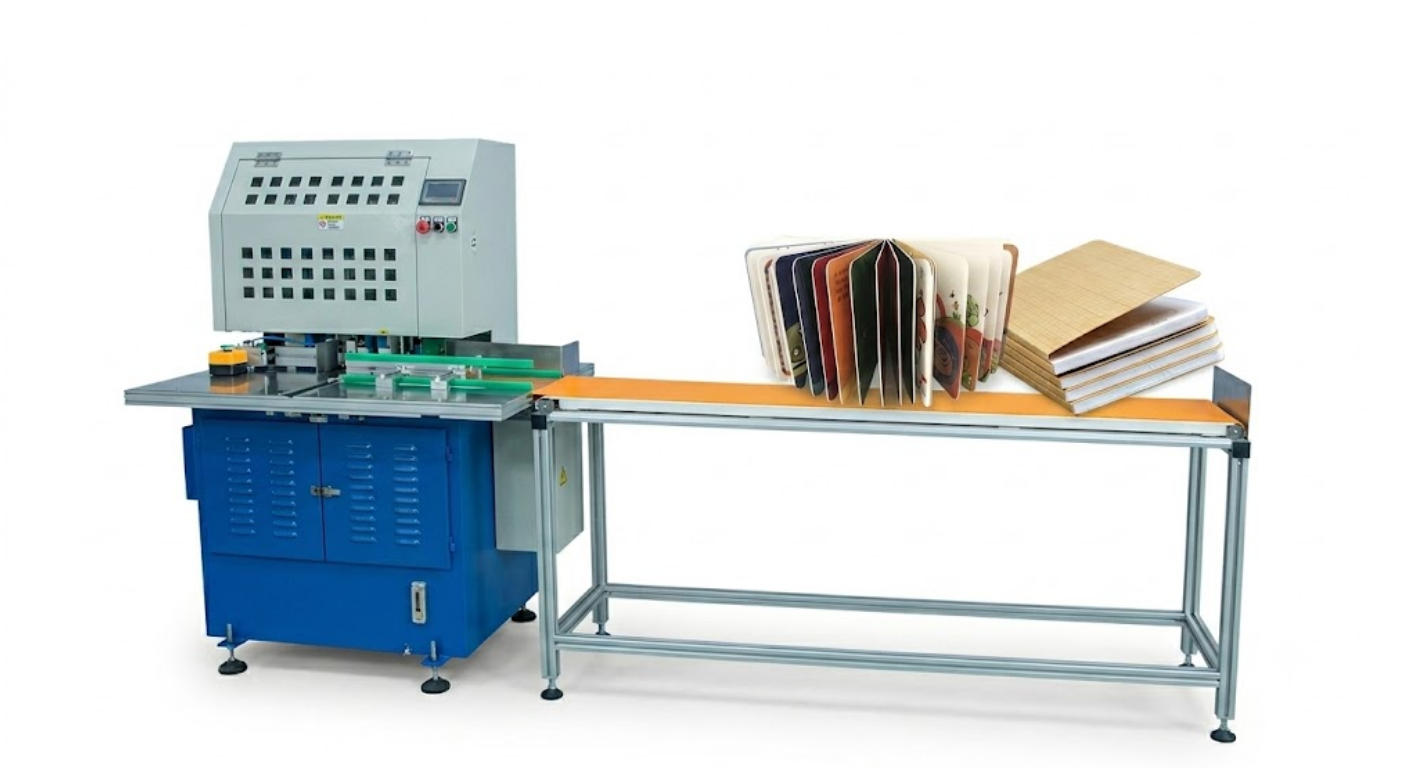

Máquina Cortadora
de Esquinas Redondas
KY-100C
Redondeo de esquinas hidráulico de alta resistencia para libros, cuadernos, tarjetas y pilas de papel de hasta 80 mm. Semiautomática o totalmente automática — construida para operaciones de acabado de impresión de alto volumen.
El Redondeo Manual de Esquinas le Está Costando Dinero
Los cuellos de botella de producción causados por procesos manuales obsoletos son la principal fuente de ineficiencia en las líneas de acabado. Así es como la KY-100C cambia la ecuación.
- Radio de esquina inconsistente, calidad dependiente del operador
- Bajo rendimiento — una pila por golpe manual
- Alto desgaste de cuchilla debido a aplicación de fuerza incontrolada
- Sin control de profundidad — desgarro en libros gruesos
- Troquel de un solo radio — costoso cambiar perfiles
- Riesgos de seguridad por enlaces mecánicos expuestos
- Circuito hidráulico sellado ofrece fuerza idéntica en cada ciclo
- 10 cortes/min con capacidad de pila de 80 mm por ciclo
- Cuchillas rectificadas con precisión mantienen el filo más tiempo
- Abrazadera de pila ajustable evita el desplazamiento en blocs gruesos
- Troqueles intercambiables R3–R12 — cambio sin herramientas en <3 min
- Accionamiento hidráulico totalmente cerrado, protección conforme a CE
Ingeniería en la que Puede Confiar
Cada componente de la KY-100C está especificado para producción industrial sostenida — no para prototipos o uso ligero.
Construida para Acabados de Alta Demanda
Desde libros de bolsillo hasta libros de cartón para niños, la KY-100C ofrece esquinas redondas precisas en una amplia gama de sustratos y formatos.
Cuchillas Rectificadas con Precisión & Troqueles Intercambiables
Las cuchillas de acero para herramientas de alta velocidad mantienen un filo afilado en tiradas de producción prolongadas. Todos los troqueles y cuchillas se mantienen en stock como repuestos para entrega por flete aéreo en 48 horas.
Precisión en Cada Punto de Contacto
Estructura de acero soldado de gran calibre, rieles de guía endurecidos y porta troqueles ajustados con precisión — cada detalle está construido según especificaciones industriales.
Cómo Funciona — 4 Pasos para Esquinas Perfectas
Desde la carga de la pila hasta el resultado final, la KY-100C ofrece un redondeo preciso en un ciclo rápido y repetible de cuatro pasos.
Hoja Completa de Especificaciones KY-100C
Todas las especificaciones son valores nominales medidos bajo condiciones operativas estándar. Contáctenos para validación de aplicaciones específicas.
| Parámetro | Especificación |
|---|---|
| Modelo | KY-100C |
| Tamaño Máximo de Corte | 460 mm |
| Tamaño Mínimo de Corte | 100 mm |
| Velocidad de Corte | 10 cortes / min |
| Rango de Esquina Redonda | R3 – R12 (troqueles intercambiables) |
| Pila Máxima — Esquina Redonda | 80 mm |
| Pila Máxima — Ángulo Recto | 10 mm |
| Sistema de Transmisión | Circuito hidráulico sellado |
| Potencia del Motor | 2.2 kW |
| Peso de la Máquina | 370 kg |
| Dimensiones de la Máquina (L × An × Al) | 1 020 × 750 × 1 420 mm |
| Opción de Esquina en Ángulo Recto | Disponible (especificar al ordenar) |
Vea la KY-100C en Acción
Vea el ciclo de operación completo — desde la carga de la pila y selección del troquel hasta la salida de la esquina terminada en producción real de bloques de libros.
Preguntas Frecuentes
Respuestas a las preguntas que los equipos de compras B2B hacen con más frecuencia antes de realizar un pedido de la KY-100C.
Máquinas Cortadoras de Esquinas Redondas: La Guía Completa para Compradores de Operaciones de Impresión y Encuadernación
En el moderno acabado de impresión y encuadernación de libros, la calidad del redondeo de las esquinas ya no es un detalle estético — es una métrica de producción medible que influye directamente en el rendimiento, el desperdicio de material y la satisfacción del cliente. Para los impresores de libros comerciales, fabricantes de cuadernos, convertidores de envases y productores de tarjetas especiales, la elección de la máquina cortadora de esquinas redondas correcta determina si una línea de acabado funciona de forma rentable o se convierte en un cuello de botella.
«El redondeo de las esquinas es la última impresión que da un producto. Un radio limpio y consistente denota artesanía. Uno inconsistente denota atajos.» — Revista de la Industria del Acabado de Impresión
¿Qué es una Máquina Cortadora de Esquinas Redondas?
Una cortadora de esquinas redondas — también conocida como redondeadora de esquinas, máquina redondeadora de esquinas o recortadora de esquinas de papel — es un dispositivo especializado de posimpresión que reemplaza las afiladas esquinas de 90° de papel apilado, libros, tarjetas o cartones con un radio curvo preciso. El corte se logra impulsando un troquel de acero endurecido de un radio específico a través del material apilado utilizando ya sea un apalancamiento mecánico (manual o semiautomático) o fuerza hidráulica (semiautomático y totalmente automático).
Las máquinas de accionamiento hidráulico como la KY-100C ofrecen una ventaja crítica: fuerza de corte constante sin importar la profundidad de la pila, lo que elimina la variación introducida por los sistemas basados en palancas cuando la fatiga del operador o la resistencia de la pila cambian.
Semiautomática vs. Totalmente Automática: Eligiendo la Configuración Correcta
La elección entre el corte de esquinas semiautomático y totalmente automático depende de tres factores: volumen de producción, diversidad de formatos y estructura de costos laborales.
- Las máquinas semiautomáticas son alimentadas y activadas por el operador. Sobresalen en entornos de tiradas cortas, talleres de formato mixto y operaciones donde la variedad de trabajos requiere cambios frecuentes de troquel. La configuración semiautomática de la KY-100C conserva la misma unidad de potencia hidráulica y la capacidad de pila de 80 mm que la versión automática — solo difiere el mecanismo de alimentación y activación.
- Las máquinas totalmente automáticas integran alimentación controlada por PLC, detección de pilas y operación de ciclo continuo. Son la opción correcta para las instalaciones de impresión que producen más de 2000 pilas por turno, donde la reducción de los toques manuales reduce directamente el costo laboral por unidad.
Aplicaciones Clave en la Industria de la Encuadernación y Empaques
La KY-100C sirve a una amplia gama de aplicaciones en el sector comercial de impresión y encuadernación:

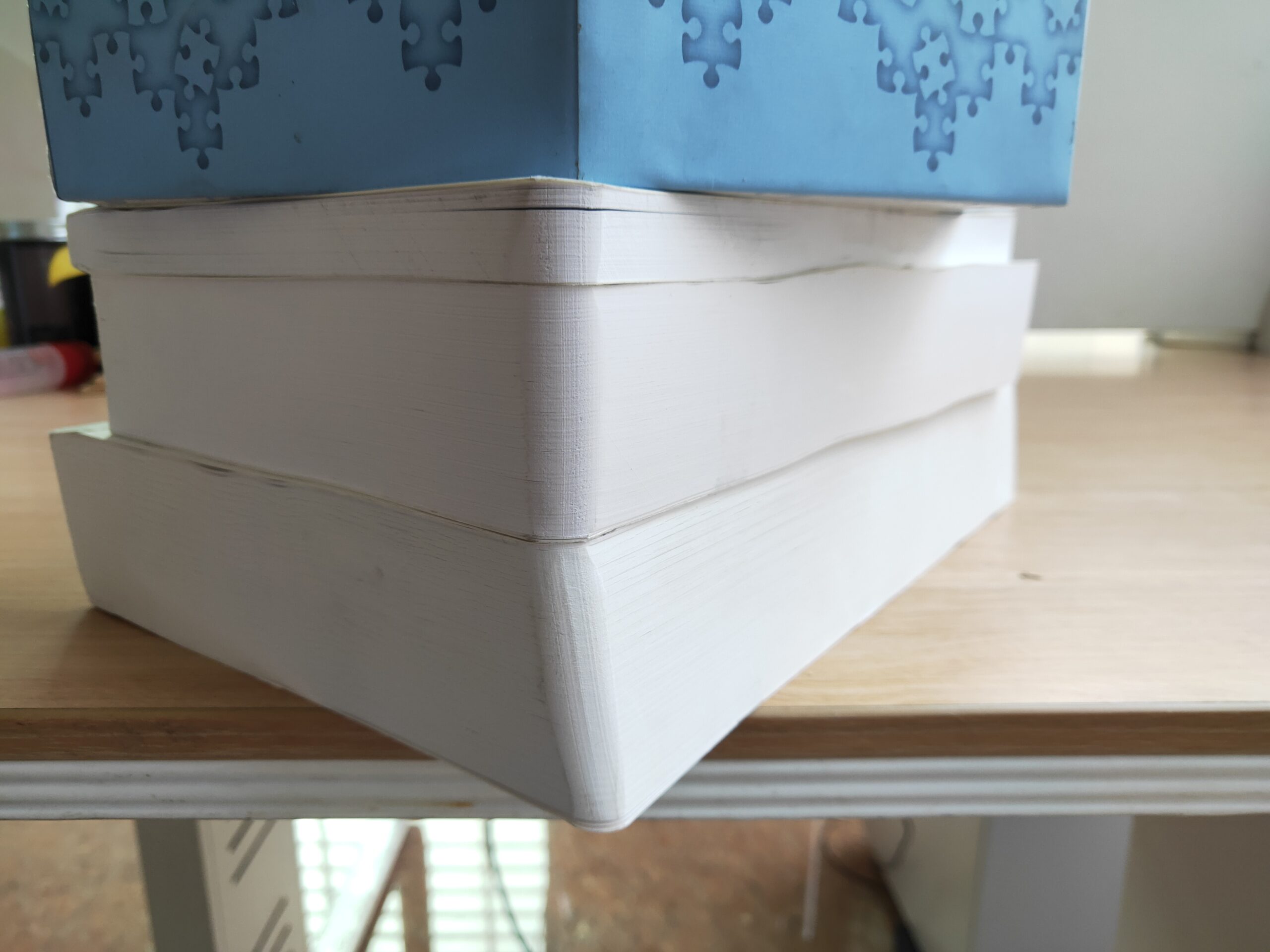

- Libros de tapa blanda y tapa dura: El redondeo de las esquinas de los bloques de libros después del recorte en los tres lados les da a los libros de comercio y títulos de referencia un acabado táctil premium.
- Cuadernos y libros de ejercicios: Las esquinas redondeadas reducen las lesiones por cortes de papel y extienden la vida útil del producto — cada vez más especificado por los compradores institucionales.
- Libros de cartón para niños: Las normas de seguridad en muchos mercados requieren esquinas redondeadas en todas las publicaciones infantiles. La KY-100C maneja firmas de libros de cartón gruesos de hasta 80 mm sin desgarros en los bordes.
- Naipes y tarjetas de identificación: Los troqueles R3 y R4 producen las esquinas de radio cerrado estándar para formatos de tarjeta.
- Blocs promocionales y diarios: Los compradores de papelería corporativa especifican cada vez más las esquinas redondeadas como un diferenciador de calidad.
Selección de Troquel: Adaptando el Radio a la Aplicación
El sistema de troqueles intercambiables de la KY-100C cubre radios desde R3 hasta R12, abordando todo el espectro de aplicaciones comerciales. El troquel R3 produce la esquina cerrada típica de los naipes y documentos de identidad; el R6 es la especificación más común para cuadernos y libros comerciales; R10 y R12 producen el perfil más suave y redondeado preferido para los libros infantiles y las publicaciones de estilo de vida premium. Debido a que los cambios de troquel no requieren herramientas y toman menos de tres minutos, una sola KY-100C puede servir a múltiples líneas de productos en un solo turno sin interrupción de la producción.
Por Qué el Accionamiento Hidráulico Establece un Nuevo Estándar de Rendimiento
El circuito hidráulico sellado en la KY-100C es la decisión de ingeniería que la separa de sus competidores impulsados por correa y leva en el mismo rango de precios. Los sistemas hidráulicos desacoplan la fuerza de corte de la velocidad del motor — la cuchilla recibe la fuerza programada completa ya sea cortando una sola hoja o una pila máxima de 80 mm. Esto elimina la caída de fuerza escalonada que causa cortes incompletos en pilas gruesas en las máquinas mecánicas, y elimina las micro roturas de la hoja causadas por la carga de choque en los sistemas neumáticos de transmisión directa.
«El circuito hidráulico sellado está libre de mantenimiento por diseño — a diferencia de los sistemas abiertos, no hay riesgo de contaminación y no hay reemplazo programado de fluidos en condiciones de operación normales.» — Documentación Técnica de Kylin Machines
Integración en Líneas de Acabado Existentes
El tamaño de la KY-100C de 1020 × 750 mm permite su integración en células de acabado compactas. En configuración totalmente automática, la máquina acepta pilas de cortadoras de tres lados o líneas de fabricación de cajas aguas arriba y alimenta las pilas terminadas directamente a las estaciones de compaginación o empaque aguas abajo. El motor de 2.2 kW opera con energía industrial trifásica estándar disponible en cualquier instalación de impresión comercial a nivel mundial.
Consideraciones sobre el Costo Total de Propiedad y el ROI
Para los equipos de adquisiciones que realizan análisis de costo total de propiedad, las variables financieras clave de la KY-100C son la frecuencia de reemplazo de las cuchillas y el consumo de energía. Las cuchillas de acero de alta velocidad rectificadas con precisión suelen completar entre 500,000 y 800,000 cortes antes de requerir un reemplazo, dependiendo de la dureza del sustrato. Con 10 cortes por minuto ejecutando un turno por día, esto se traduce en 18 a 30 meses de vida útil de la hoja bajo condiciones de operación estándar. Con una potencia de motor de 2.2 kW, el costo de energía por hora es insignificante en relación con los ahorros en costos de mano de obra a volúmenes de rendimiento comparables.
