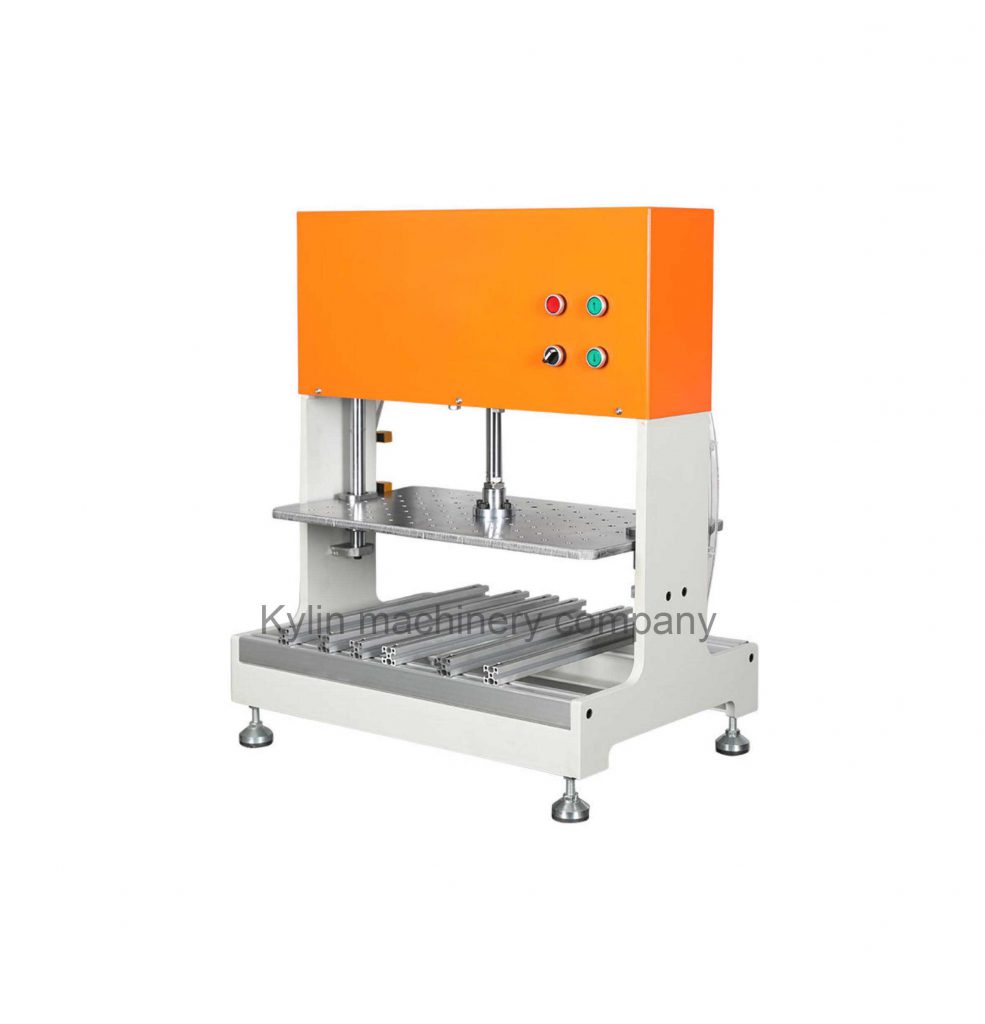

Maquina de despojado de residuos que reduce el coste laboral hasta un 70%
Retirada industrial de residuos para formas troqueladas irregulares de 350 a 600 mm. Sustituya el despojado manual con una fuerza precisa de 600 Kg, control electronico o por pedal, y un formato compacto apto para cualquier linea de acabado.
Por que el despojado manual de residuos le cuesta mas de lo que imagina
Cada hora que sus operarios dedican a retirar residuos troquelados a mano es una hora de sobrecoste evitable. La Ky-350A lo elimina.
✘ Sin Ky-350A
- ✘Los operarios retiran residuos irregulares manualmente, lento e inconsistente
- ✘Mayor riesgo de desgarro de hojas y dano en piezas terminadas
- ✘Se requieren 2 a 4 operarios por turno solo para el despojado
- ✘Cuello de botella en produccion detras de la troqueladora plana
- ✘Las lesiones por esfuerzo repetitivo aumentan el absentismo
- ✘La retirada irregular de residuos provoca rechazos de calidad
✓ Con Ky-350A
- ✓La fuerza de 600 Kg elimina cualquier forma irregular en un solo golpe
- ✓Cero dano en la hoja gracias al control preciso del recorrido de 100 mm
- ✓Un solo operario gestiona toda la estacion de despojado
- ✓El rendimiento acompana la salida de su troqueladora, sin retrasos
- ✓Pedal o interruptor electronico ergonomico para eliminar la fatiga del operario
- ✓Retirada de residuos constante al 100%, sin variaciones de calidad
💰 Calculadora ROI – Vea su ahorro anual
Ajuste los controles deslizantes segun su realidad productiva y vea de inmediato el retorno de inversion del primer ano.
Ahorro anual estimado en mano de obra
* El calculo es orientativo. El ahorro real depende de los salarios locales y del volumen de produccion. Contactenos para un analisis ROI formal.
Como funciona – 4 pasos sencillos
Integre la Ky-350A en cualquier linea de troquelado plano en pocos minutos.
Cargar la hoja troquelada
Coloque la hoja troquelada sobre la mesa de trabajo de 450 × 618 mm sin necesidad de utillajes especiales.
Activar el prensado
Accione la prensa de 600 Kg mediante interruptor electronico o pedal; un solo golpe expulsa el residuo.
Residuo expulsado
Las piezas residuales irregulares, sin importar su forma, se retiran limpiamente de dentro hacia fuera de la hoja.
Pieza terminada limpia
Retire la pieza troquelada ya sin residuos. Queda lista de inmediato para plegado, pegado o embalaje.
Por que los ingenieros de embalaje especifican la Ky-350A
Seis pilares de rendimiento que generan valor medible desde el primer dia.
Fuerza de prensado de 600 Kg
La prensa mecanica de servicio pesado trabaja facilmente con carton corrugado multicapa, cartoncillo grueso y formas troqueladas densamente anidadas sin desgarrar el material.
Compatibilidad con formas irregulares
No hay restricciones de forma. La maquina trabaja con cualquier geometria irregular de 350 mm a 600 mm, ya sea curva, angular, ranurada o de forma compuesta compleja.
Dos modos de activacion
Operela desde el panel electronico o con pedal, manteniendo ambas manos libres para posicionar la hoja con precision y obtener mayor rendimiento y mejor ergonomia.
Control preciso de profundidad
El recorrido de 100 mm y la altura maxima de prensado de 80 mm se ajustan de forma independiente para evitar sobrepresion que pueda danar la pieza o la herramienta.
Alimentacion universal de 220 V
La alimentacion monofasica de 220 V evita modificaciones electricas. Integracion plug and play junto a cualquier troqueladora existente en Europa, Asia o America.
Formato compacto
Con solo 450 × 650 × 780 mm y 80 Kg, la Ky-350A encaja en espacios reducidos y puede moverse entre lineas con una transpaleta estandar.

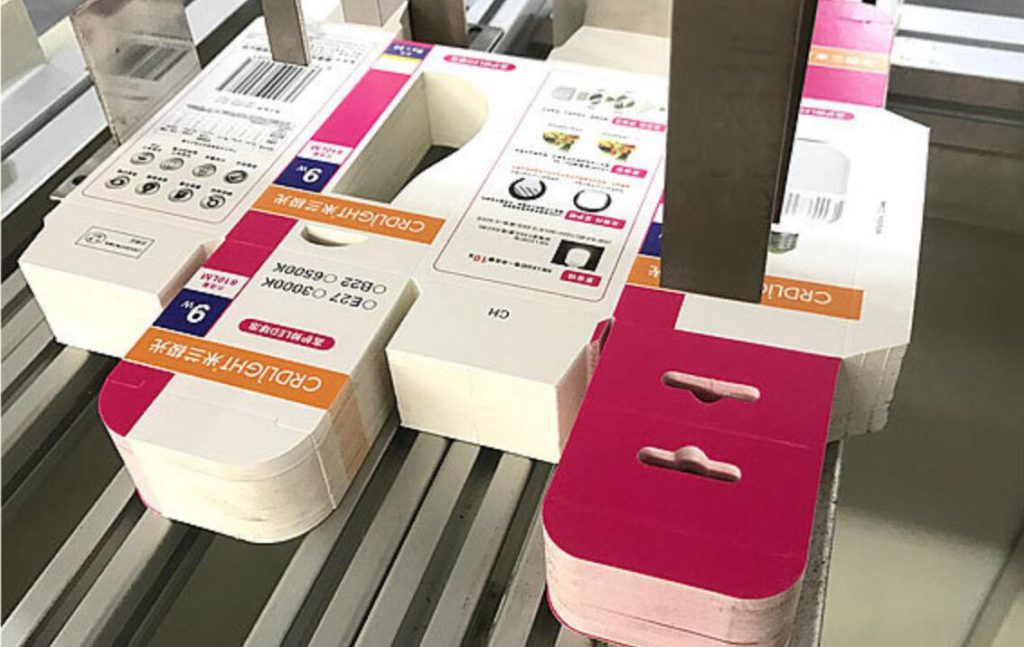

Casos de uso en produccion
Vea como la Ky-350A trabaja con diversos formatos de embalaje troquelado en entornos de produccion de envases y etiquetas.
Ficha completa de parametros – Modelo Ky-350A
Todas las especificaciones estan verificadas en fabrica. Descargue la ficha tecnica completa o contactenos para personalizacion OEM.
| Parametro | Especificacion | Notas |
|---|---|---|
| Modelo | Ky-350A | Modelo estandar de produccion |
| Tamano maximo de hoja | 350 × 600 mm | Compatible con B2 y SRA3 |
| Recorrido de prensado | 100 mm | Profundidad de carrera ajustable |
| Fuerza de prensado | 600 Kg | Apta para carton multicapa |
| Altura maxima de prensado | 80 mm | Permite trabajar hojas apiladas |
| Modo de operacion | Interruptor electronico / pedal | Doble modo, opcion manos libres |
| Area de trabajo | 450 × 618 mm | Mesa amplia para posicionamiento |
| Fuente de alimentacion | 220 V | Monofasica y universal |
| Dimensiones de la maquina | 450 × 650 × 780 mm | Huella compacta |
| Peso de la maquina | 80 Kg | Movible con equipo estandar |
| Soporte de formas residuales | Irregulares, 350–600 mm | Sin restricciones de forma |
| Aplicacion | Postprocesado de troquelado | Papel, carton y etiqueta |
Vea la Ky-350A retirando residuos en tiempo real
Observe como la Ky-350A elimina el trabajo manual en la retirada de residuos troquelados dentro de un entorno real de produccion de embalajes.
Preguntas frecuentes
Respuestas a las preguntas de compra B2B mas habituales sobre la Ky-350A.
La Ky-350A esta disenada para cartoncillo, carton corrugado, cartulina estucada y materiales autoadhesivos para etiquetas utilizados habitualmente en embalaje y troquelado de etiquetas. Con una capacidad de altura de prensado de hasta 80 mm y 600 Kg de fuerza, trabaja desde configuraciones de una sola capa hasta varias capas. Para materiales extremadamente duros, como plasticos rigidos, consulte con nuestro equipo tecnico para confirmar su compatibilidad.
La maquina esta especialmente disenada para residuos de formas irregulares, los mas dificiles de retirar manualmente. Tanto si su patron troquelado genera vaciados curvos, poligonos complejos de multiples lados, ranuras estrechas o formas compuestas, la Ky-350A los elimina limpiamente en una sola carrera, siempre que la dimension general se mantenga dentro de 350 × 600 mm.
La integracion es sencilla. La Ky-350A es una maquina de sobremesa independiente que solo necesita una toma monofasica de 220 V. Su formato compacto de 450 × 650 × 780 mm permite colocarla directamente junto a cualquier troqueladora plana como estacion dedicada de postprocesado. No se requieren modificaciones de transportadores, programacion PLC ni instaladores especializados.
La preparacion en fabrica, la inspeccion de calidad y el embalaje de exportacion requieren normalmente entre 7 y 10 dias laborables. El transporte maritimo internacional suele tardar entre 15 y 35 dias dependiendo del puerto de destino. Ofrecemos condiciones FOB (Shenzhen / Shanghai) y CIF. Para pedidos de varias unidades, puede organizarse envio FCL dedicado. Envie una consulta para recibir una factura proforma completa con los costes de envio.
Si. Kylin Machines ofrece servicios OEM y ODM para distribuidores de equipos de embalaje y acabados de impresion. Las opciones incluyen color personalizado, marca propia, asistencia con certificaciones CE/UL y modificaciones de parametros como fuerza de prensado o tamano de mesa. Se aplican cantidades minimas para configuraciones OEM. Contacte con nuestro equipo comercial B2B para comentar sus necesidades.
La Ky-350A se fabrica bajo normas de gestion de calidad ISO 9001:2015 y dispone de documentacion CE para la entrada al mercado europeo. La garantia estandar de 12 meses cubre defectos de fabricacion en componentes mecanicos y electricos. Hay disponibles extensiones de garantia y contratos anuales de servicio para compradores de varias unidades. Disponemos de repuestos para envio en la misma semana y asi minimizar el tiempo de parada.
Despojado de residuos de papel en el troquelado moderno: guia practica B2B
Comprenda en que parte se va el coste de su postprocesado y como eliminarlo mediante ingenieria.
El coste oculto de la retirada manual de residuos
En operaciones de embalaje y acabados de impresion que trabajan con troqueladoras planas a volumen comercial, el despojado de residuos rara vez es el cuello de botella que aparece en la lista de prioridades del ingeniero de produccion. Sin embargo, las cifras son claras: en una planta tipica de dos turnos que produce entre 15.000 y 25.000 hojas troqueladas al dia, el despojado manual puede representar entre el 18% y el 25% del gasto total de mano de obra en postprocesado. Esa cifra aumenta rapidamente cuando el diseno del troquel incluye vaciados interiores irregulares, el tipo de residuo mas lento y propenso a lesiones cuando se retira a mano.
«La planta media de embalaje pierde unas 340 horas de trabajo al ano por cada operario de despojado debido a pausas por fatiga y esfuerzo repetitivo; una cifra que rara vez aparece en la cuenta de resultados, pero que reduce directamente el margen.» – Revision de Eficiencia en Operaciones de Embalaje, 2024
Que hace especialmente dificil el despojado de residuos irregulares
Los recortes rectangulares o circulares estandar a veces pueden automatizarse parcialmente con sistemas simples de placas con pines. Las formas irregulares, como poligonos de multiples bordes, envases curvos de base biologica y configuraciones complejas de ranuras y pestanas que hoy definen el embalaje premium, no pueden. Requieren una fuerza direccional que siga la geometria unica de cada corte, precisamente lo que el principio de prensa neumatica o mecanica de una maquina dedicada de despojado ofrece con mucha mas consistencia que la mano humana.
La Ky-350A responde a esta necesidad con 600 Kg de fuerza de prensado vertical sobre una mesa de trabajo de 450 × 618 mm, capaz de gestionar residuos desde 350 mm hasta 600 mm sin necesidad de utillajes de cambio. La altura maxima de 80 mm permite procesar incluso conjuntos gruesos de carton corrugado multicapa en una sola estacion.
Estrategia de integracion en lineas de troquelado plano
El modelo de implantacion mas eficaz situa la Ky-350A inmediatamente despues de la troqueladora plana como una celda dedicada de postprocesado. Un solo operario alimenta las hojas troqueladas y acciona la prensa con pedal, manteniendo ambas manos libres para sujetar la hoja, una ventaja ergonomica clave para prevenir lesiones musculoesqueleticas, que estan entre las causas mas comunes de baja laboral en departamentos de acabado.
- Produccion de lotes pequenos o muestras: utilice el modo de interruptor electronico para trabajar hoja a hoja con precision en pruebas y aprobaciones.
- Produccion de gran volumen: el funcionamiento por pedal permite mantener un ritmo de 8 a 12 hojas por minuto, igualando o superando la salida tipica de una troqueladora plana.
- Instalaciones multiproducto: la mesa de 450 × 618 mm no requiere cambios entre productos dentro del rango de tamano; solo coloque y presione.
«Las estaciones compactas e independientes de despojado de residuos se han convertido en la inversion de capital con retorno mas rapido en acabado para operaciones que manejan mas de una referencia troquelada por turno.» – Informe Tecnologico de Impresion y Embalaje, 2025
Calculo del caso de negocio
Un calculo sencillo de ROI para una planta de dos turnos con tres operarios de despojado a 18 USD/hora y 250 dias laborables al ano arroja una exposicion anual de coste laboral de aproximadamente 216.000 USD. Una sola Ky-350A reduce esa necesidad de personal a un operario, generando un ahorro potencial superior a 140.000 USD al ano, con un periodo de amortizacion muy por debajo de un trimestre de produccion con precios de mercado habituales. Utilice la calculadora interactiva superior para modelar su propia operacion.
Como las tendencias del troquelado estan cambiando las necesidades de despojado
El cambio continuo hacia tiradas mas cortas, embalaje bajo demanda y disenos estructurales de base biologica esta aumentando de forma constante la complejidad geometrica de los layouts troquelados. El software de nesting asistido por IA, analizado en profundidad en nuestro articulo sobre las tendencias de las maquinas troqueladoras para 2026, genera disposiciones que maximizan el aprovechamiento del material, pero al mismo tiempo crean geometrias de residuo mas complejas. Esto convierte al despojado mecanico dedicado no solo en una herramienta de productividad, sino en una necesidad estructural para mantener calidad y rendimiento en entornos de acabado modernos.
Equipos complementarios para una celda completa de troquelado
La Ky-350A funciona de la manera mas eficaz cuando forma parte de un flujo coordinado de troquelado y acabado. Considere combinarla con equipos aguas arriba que igualen su capacidad de produccion y rango de tamano de hoja para conseguir una celda de produccion fluida y eficiente en mano de obra.
Equipos de troquelado recomendados aguas arriba
Combine la Ky-350A con la troqueladora adecuada para lograr una celda de acabado totalmente integrada y eficiente.
